5 A Drehzahlsteller
H-Tronic - I m m e r n e u e I d e e n
Kontakt und Impressum:
H-Tronic GmbH, Dienhof 11, 92242 Hirschau
Tel. und Fax: +49 (0) 9622/70 20-0 / -20
news@h-tronic.de
www.h-tronic.de
H-Tronic GmbH, Dienhof 11, 92242 Hirschau
Tel. und Fax: +49 (0) 9622/70 20-0 / -20
news@h-tronic.de
www.h-tronic.de
Gerne erwarten wir Ihre Anfrage, um Ihnen ein kundenspezifisches Angebot zu unterbreiten!
Hirschau, im Juli 2014
.
Funktion:
Dieser Drehzahlsteller wurde speziell für Niederspannungs-Elektromotoren entwickelt. Die Haupteinsatzgebiete sind: Stufenlose Drehzahlregelung von Gleichstrombohrmaschinen, Modellautos, Scheibenwischermotoren sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer Frequenz ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Durch die Verwendung eines MOSFET-Transistors lässt sich der Ausgangsstrom von 0 bis 5A stufenlos mit einem Potentiometer einstellen, wobei die Elektronik bei plötzlichem Blockieren des Motors geschützt ist. Der Einstellbereich des Motors erstreckt sich vom völligen Stillstand bis zur maximalen Drehzahl. Mit einem anderen zusätzlichen Potentiometer bietet das Gerät eine Möglichkeit lastunabhängige Drehzahlstabilisierung einzustellen. Damit werden Drehmoment- und Drehzahlverluste bei höheren Lasten vermieden und ein gleichmäßiger Motorlauf auch bei niedrigen Drehzahlen erreicht.
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto
Dieser Drehzahlsteller wurde speziell für Niederspannungs-Elektromotoren entwickelt. Die Haupteinsatzgebiete sind: Stufenlose Drehzahlregelung von Gleichstrombohrmaschinen, Modellautos, Scheibenwischermotoren sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer Frequenz ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Durch die Verwendung eines MOSFET-Transistors lässt sich der Ausgangsstrom von 0 bis 5A stufenlos mit einem Potentiometer einstellen, wobei die Elektronik bei plötzlichem Blockieren des Motors geschützt ist. Der Einstellbereich des Motors erstreckt sich vom völligen Stillstand bis zur maximalen Drehzahl. Mit einem anderen zusätzlichen Potentiometer bietet das Gerät eine Möglichkeit lastunabhängige Drehzahlstabilisierung einzustellen. Damit werden Drehmoment- und Drehzahlverluste bei höheren Lasten vermieden und ein gleichmäßiger Motorlauf auch bei niedrigen Drehzahlen erreicht.
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto
Art.- Nr. 1191525 empf. VK 49,95 EUR inkl. MWST
Für Panelmontage - kompakte Abmessungen
Technische Daten:
Betriebsspannung: 12 ... 24 VDC(10..28VDC);
max. Belastbarkeit : 5 A;
Kühlkörpertemperatur: 12V/5A: ca. 50°C; 24V/5A: ca.75°C;
Strombegrenzung: einstellbar von 0,2 bis 5 A;
Drehzahleinstellung: von 0 - 100%;
Abmessungen*: 45 x 45 x 30 mm
*(ohne PWM-Potentiometer)
Betriebsspannung: 12 ... 24 VDC(10..28VDC);
max. Belastbarkeit : 5 A;
Kühlkörpertemperatur: 12V/5A: ca. 50°C; 24V/5A: ca.75°C;
Strombegrenzung: einstellbar von 0,2 bis 5 A;
Drehzahleinstellung: von 0 - 100%;
Abmessungen*: 45 x 45 x 30 mm
*(ohne PWM-Potentiometer)
Highlights:
1. Hohe Taktfrequenz (ca. 20kHz), dadurch
geräuscharmer Betrieb.
2. hoher Wirkungsgrad durch Verwendung von Power
MOSFET.
3. Strombegrenzung einstellbar.
4. Einstellbare „I x R“- Kompensation
(Lastkompensation).
5. Elektronischer Kurzschluss- und Überlastungsschutz.
6. Panelmontage.
7. Kompakte Abmessungen.
Für Hutschienengehäuse - kompakte Abmessungen

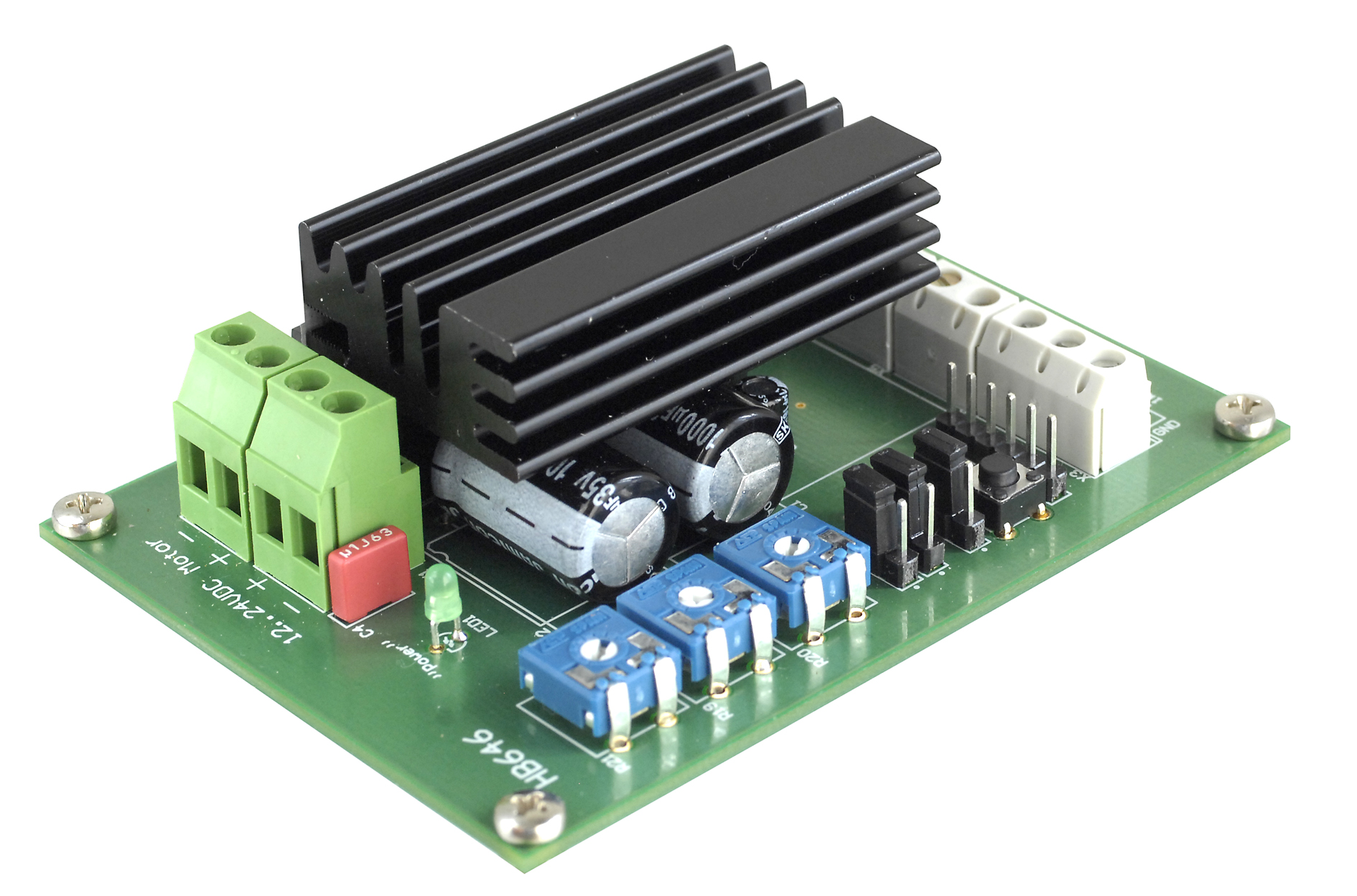

10 A Drehzahlsteller
Funktion:
Dieser Drehzahlsteller wurde speziell für Niederspannungs-Elektromotoren entwickelt. Die Haupteinsatzgebiete sind: Stufenlose Drehzahlregelung von Gleichstrombohrmaschinen, Modellautos, Scheibenwischermotoren sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer Frequenz ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Durch die Verwendung eines speziellen MOSFET-Transistors lässt sich der Ausgangsstrom von 0 bis 10A stufenlos mit einem Potentiometer einstellen, wobei die Elektronik bei plötzlichem Blockieren des Motors geschützt ist. Der Einstellbereich des Motors erstreckt sich vom völligen Stillstand bis zur maximalen Drehzahl. Mit einem weiteren Potentiometer bietet das Gerät eine Möglichkeit lastunabhängige Drehzahlstabilisierung einzustellen. Damit werden Drehmoment- und Drehzahlverluste bei höheren Lasten vermieden und ein gleichmäßiger Motorlauf auch bei niedrigen Drehzahlen erreicht. Das Gerät kann auch für eine externe Steuerung (externes Potentiometer oder externe Spannung) konfiguriert werden.
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto
Dieser Drehzahlsteller wurde speziell für Niederspannungs-Elektromotoren entwickelt. Die Haupteinsatzgebiete sind: Stufenlose Drehzahlregelung von Gleichstrombohrmaschinen, Modellautos, Scheibenwischermotoren sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer Frequenz ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Durch die Verwendung eines speziellen MOSFET-Transistors lässt sich der Ausgangsstrom von 0 bis 10A stufenlos mit einem Potentiometer einstellen, wobei die Elektronik bei plötzlichem Blockieren des Motors geschützt ist. Der Einstellbereich des Motors erstreckt sich vom völligen Stillstand bis zur maximalen Drehzahl. Mit einem weiteren Potentiometer bietet das Gerät eine Möglichkeit lastunabhängige Drehzahlstabilisierung einzustellen. Damit werden Drehmoment- und Drehzahlverluste bei höheren Lasten vermieden und ein gleichmäßiger Motorlauf auch bei niedrigen Drehzahlen erreicht. Das Gerät kann auch für eine externe Steuerung (externes Potentiometer oder externe Spannung) konfiguriert werden.
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto
Highlights:
1. Hohe Taktfrequenz (ca. 20kHz), dadurch
geräuscharmer Betrieb.
2. Hoher Wirkungsgrad durch Verwendung von Power
MOSFET.
3. Externe Steuerung möglich (mit einer
Steuerungsspannung 0..5VDC bzw. 0..10VDC oder
mit einem externen Potentiometer).
4. Strombegrenzung einstellbar.
5. Einstellbare „I x R“- Kompensation
(Lastkompensation).
6. Eingang für ext. Freigabe-Signal
7. Elektronischer Kurzschluss- und Überlastungsschutz.
8. Für Hutschienenmontage vorbereitet
(Hutschienengehäuse Wieland WEB 1001).
9. Kompakte Abmessungen.
Technische Daten:
Betriebsspannung: 12 ... 24 VDC (10..28VDC);
max. Belastbarkeit : 10 A;
Kühlkörpertemperatur: 12V/10A: ca. 40°C; 24V/10A: ca.65°C;
Strombegrenzung: einstellbar von 0,2 bis 10 A;
Drehzahleinstellung: von 0 - 100%;
Abmessungen: 68 x 93 x 35 mm (ohne Geh.)
Betriebsspannung: 12 ... 24 VDC (10..28VDC);
max. Belastbarkeit : 10 A;
Kühlkörpertemperatur: 12V/10A: ca. 40°C; 24V/10A: ca.65°C;
Strombegrenzung: einstellbar von 0,2 bis 10 A;
Drehzahleinstellung: von 0 - 100%;
Abmessungen: 68 x 93 x 35 mm (ohne Geh.)
Art.- Nr. 1191510 empf. VK 59,95 EUR inkl. MWST
